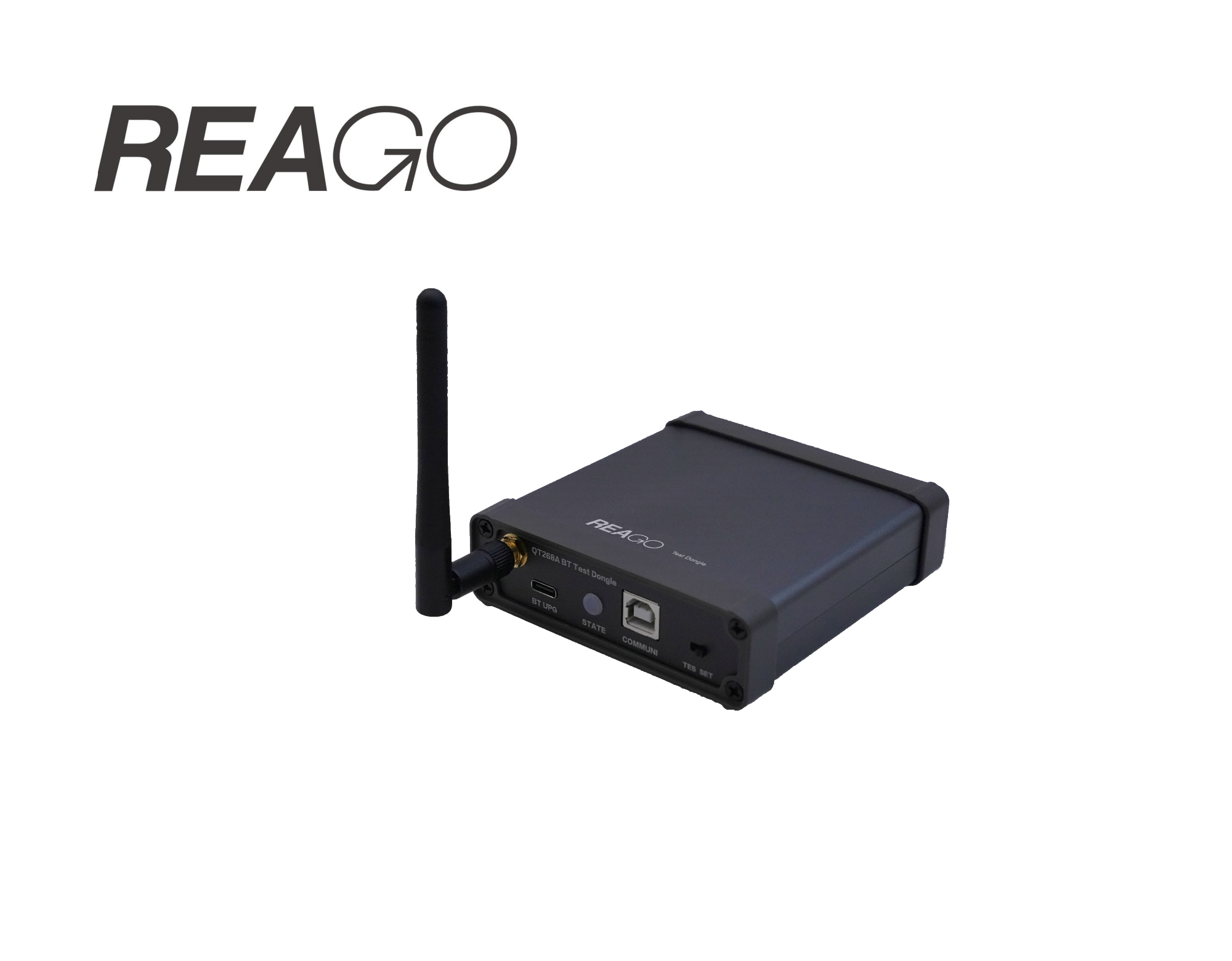

产品名称：QT268A经典蓝牙LE Audio双模测试适配器（Dongle）
• 高通QCC5181蓝牙芯片，符合蓝牙v5.4规范 • 经典蓝牙/LE Audio双模及Auracast Broadcast Source • 丰富的蓝牙Profile 经典蓝牙：HFP AG、A2DP Source、AVRCP Target、SPP Master LE Audio：BAP（Unicast Source、Broadcast Source） MICP、VCP、MCP、CCP、CSIP、CAP GATT： 所有Service、Characteristic、Description • 支持LDAC/AAC/SBC/Aptx/Aptx-HD/Aptx-AD/ LC3/等编码格式 • 及44.1KHz、48KHz、96KHz采样率设置 • 支持蓝牙状态信息、电量信息及按键信息 • UUID和SPP通道查询及设置 • 自动识别SPP数据透传及非透传 • BLE服务、特征及描述查询 • USB转UART高达921600波特率，支持SPP大数据传输 • 用户升级接口
应用领用
蓝牙产品研发和自动化产线的音频参数测试、通信数据测及UI测试
规格参数
最大绝对值
|
|
最小 |
最大 |
单位 |
|
工作温度范围 |
-20 |
60 |
°C |
|
存储温度范围 |
-20 |
80 |
°C |
|
工作电压 |
4.6 |
5.5 |
V |
推荐工作条件
|
|
最小 |
最大 |
单位 |
|
工作温度范围 |
-10 |
50 |
°C |
|
存储温度范围 |
-10 |
60 |
°C |
|
工作电压 |
4.75 |
5.2 |
V |
电气特性
条件：USB5V供电
|
额定 |
最大 |
单位 |
|
|
工作电流 |
80 |
mA |
|
|
蓝牙发射功率 |
0 |
13 |
dBm |
|
接收灵敏度（0.1%） |
-92 |
dBm |
蓝牙Profile
|
项目 |
描述 |
项目 |
描述 |
|
蓝牙版本 |
V5.4 |
||
|
经典蓝牙 |
A2DP Source,AVRCP Target,HFP AG,SPP Master |
||
|
LE Audio |
BAP（Unicast Source,Broadcast Source）,MICP,VCP ,MCP,CCP,CSIP,CAP |
||
|
GATT |
所有Service(服务),Characteristic（特征）,Description（描述） |
||
音频格式
|
模式 |
编码格式 |
采样率 |
||
|
经典蓝牙 |
LDAC |
44.1KHz |
48KHz |
96KHz |
|
APTX-AD |
44.1KHz |
48KHz |
96KHz |
|
|
APTX-HD |
44.1KHz |
48KHz |
||
|
APTX |
44.1KHz |
48KHz |
||
|
AAC |
48KHz |
|||
|
SBC |
44.1KHz |
48KHz |
||
|
LEA |
LC3 |
48KHz |
||
音频参数
|
项目 |
接口 |
延时 |
音频增益 |
|
输入输出 |
A2DP |
USB Audio 44.1KHz采样，延时约60ms， |
0dB ±0.05dB |
|
USB Audio 48KHz采样，延时约60ms， |
0dB ±0.05dB |
||
|
USB Audio 96KHz采样，延时约50ms， |
0dB ±0.05dB |
||
|
HFP |
USB Audio 48KHz采样，延时约60ms |
0dB ±0.2dB |
通信接口
USB转UART，波特率921600，数据位8，停止位1，无校验，无流控
外观尺寸
长106*宽94*厚29(mm)
配备使用手册文档和保修期内提供免费售后服务。
支持根据客户要求定制功能和板型
