应用领域
蓝牙手环、手表，蓝牙门锁，医疗器械与采用蓝牙BLE通讯的物联网产品连接及通信测试
推荐工作条件
工作温度范围：-10℃~50℃
存储温度范围：-10℃~60℃
工作电压：4.75V~5.2V
电气特性（条件：USB5V供电）
工作电流： 最大 80mA
工作频率： 最小 2402MHz；典型 2441MHz；最大 2478MHz
蓝牙发射功率： 典型 0dBm；最大 13dBm
接收灵敏度（0.01%）： 典型 -92dBm
蓝牙Profile
蓝牙版本：V5.4
经典蓝牙：A2DP Source,AVRCP Target,HFP AG,SPP Master
LE Audio：BAP（Unicast Source,Broadcast Source）,MICP,VCP ,MCP,CCP,CSIP,CAP
GATT：所有Service(服务),Characteristic（特征）,Description（描述）
音频格式
|
模式 |
编码格式 | 采样率 | ||
|
经典蓝牙 |
LDAC | 44.1KHz | 48KHz | 96KHz |
|
APTX-AD |
44.1KHz |
48KHz | 96KHz | |
|
APTX-HD |
44.1KHz | 48KHz | ||
| APTX | 44.1KHz | 48KHz | ||
| AAC | 44.1KHz | 48KHz | ||
| SBC | 44.1KHz | 48KHz | ||
| 项目 | 延时 | 音频增益 | |
|
输出输入 |
A2DP |
USB Audio 44.1KHz采样，延时约60ms | 0dB ±0.05dB |
| USB Audio 48KHz采样，延时约60ms | 0dB ±0.05dB | ||
| USB Audio 96KHz采样，延时约50ms | 0dB ±0.05dB | ||
| HFP | USB Audio 48KHz采样，延时约60ms | 0dB ±0.2dB |

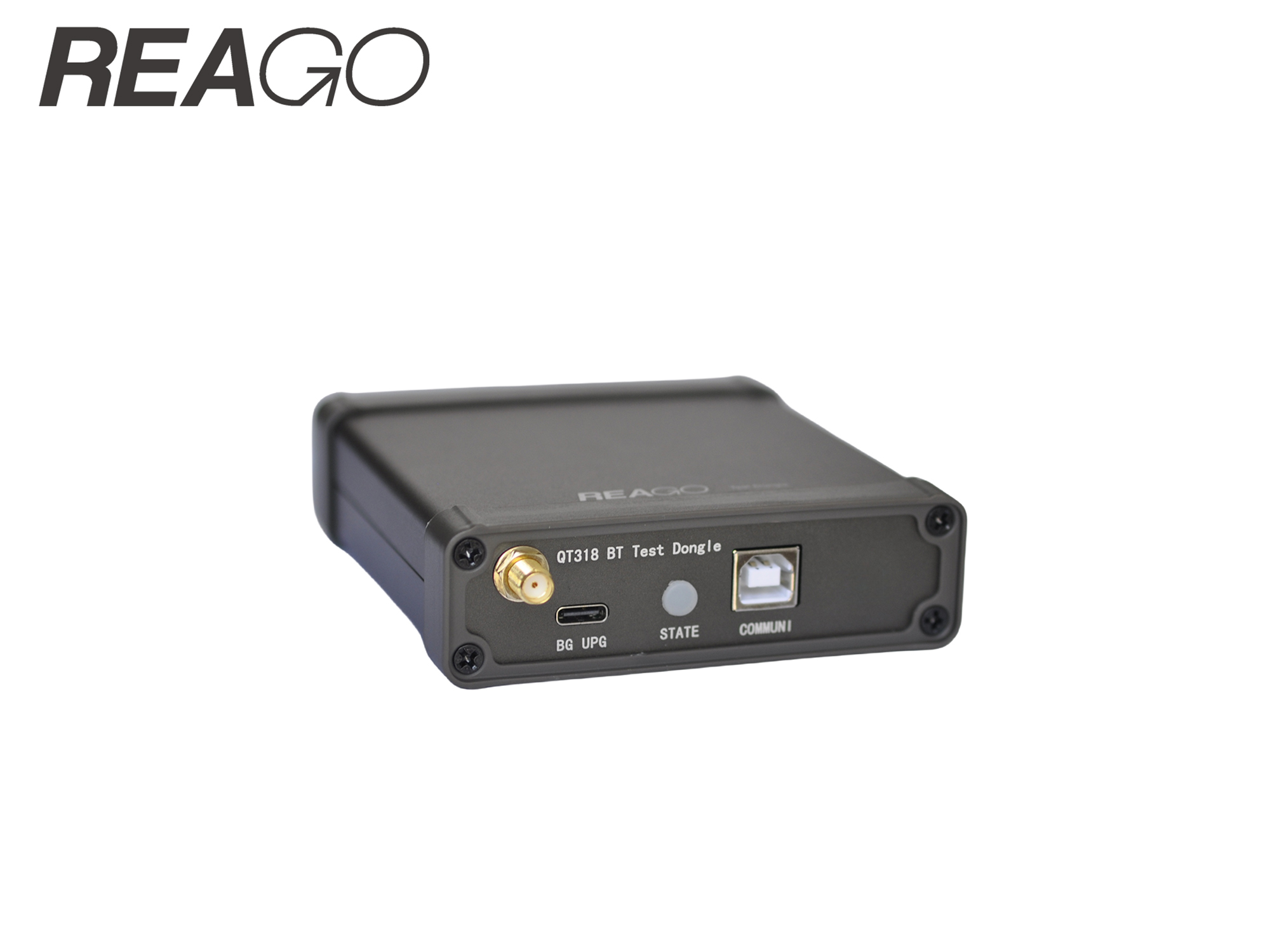

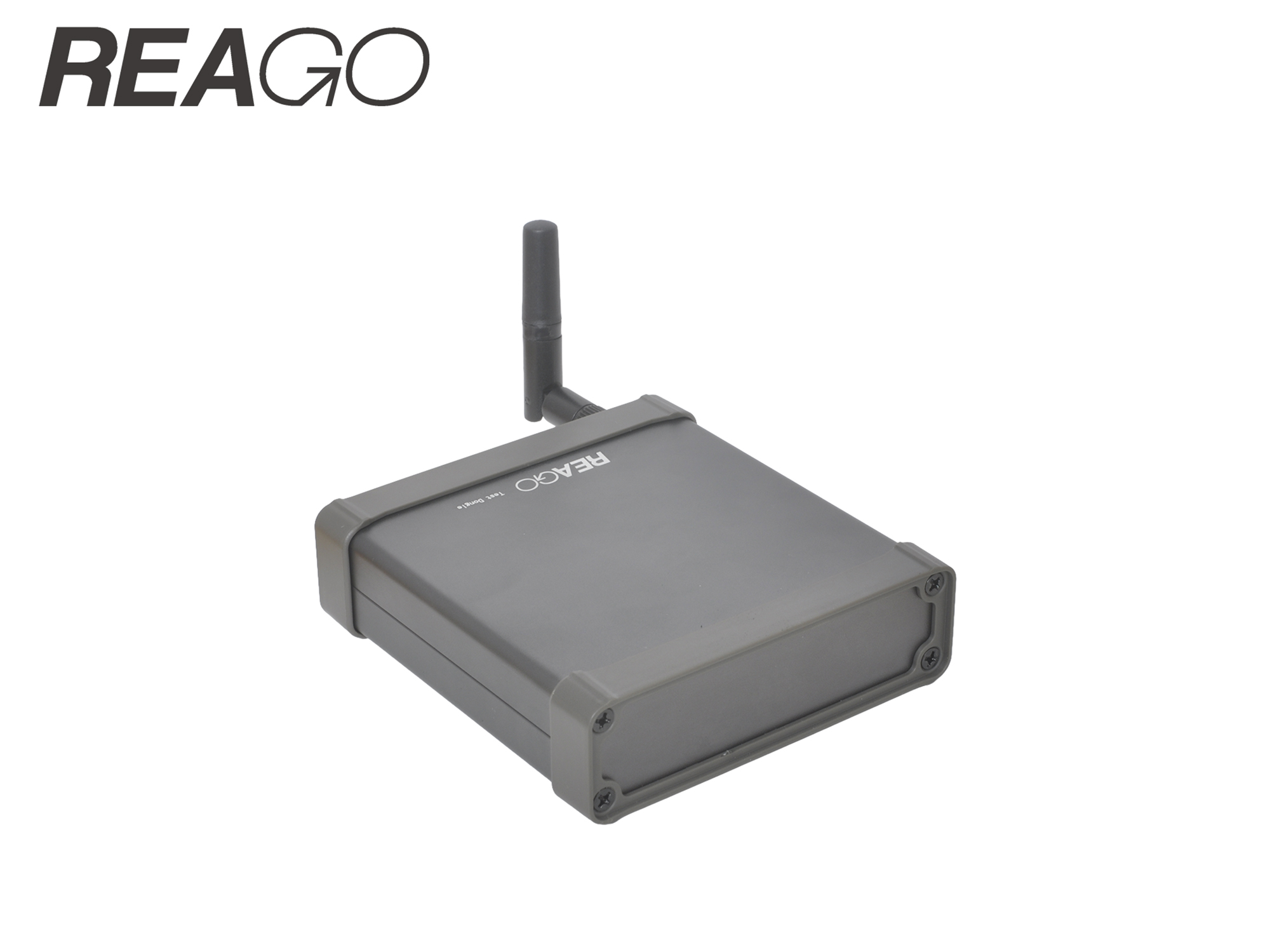

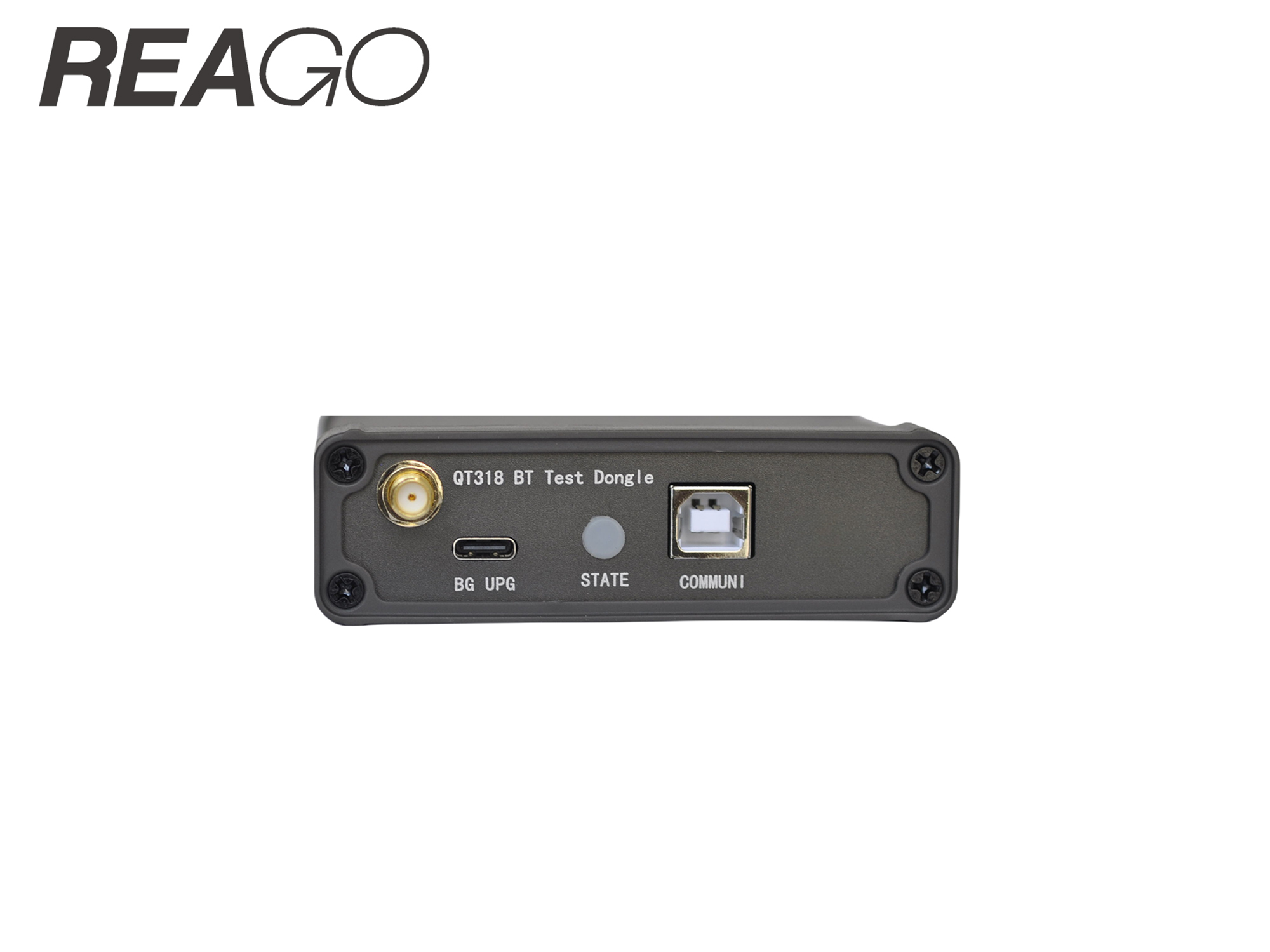

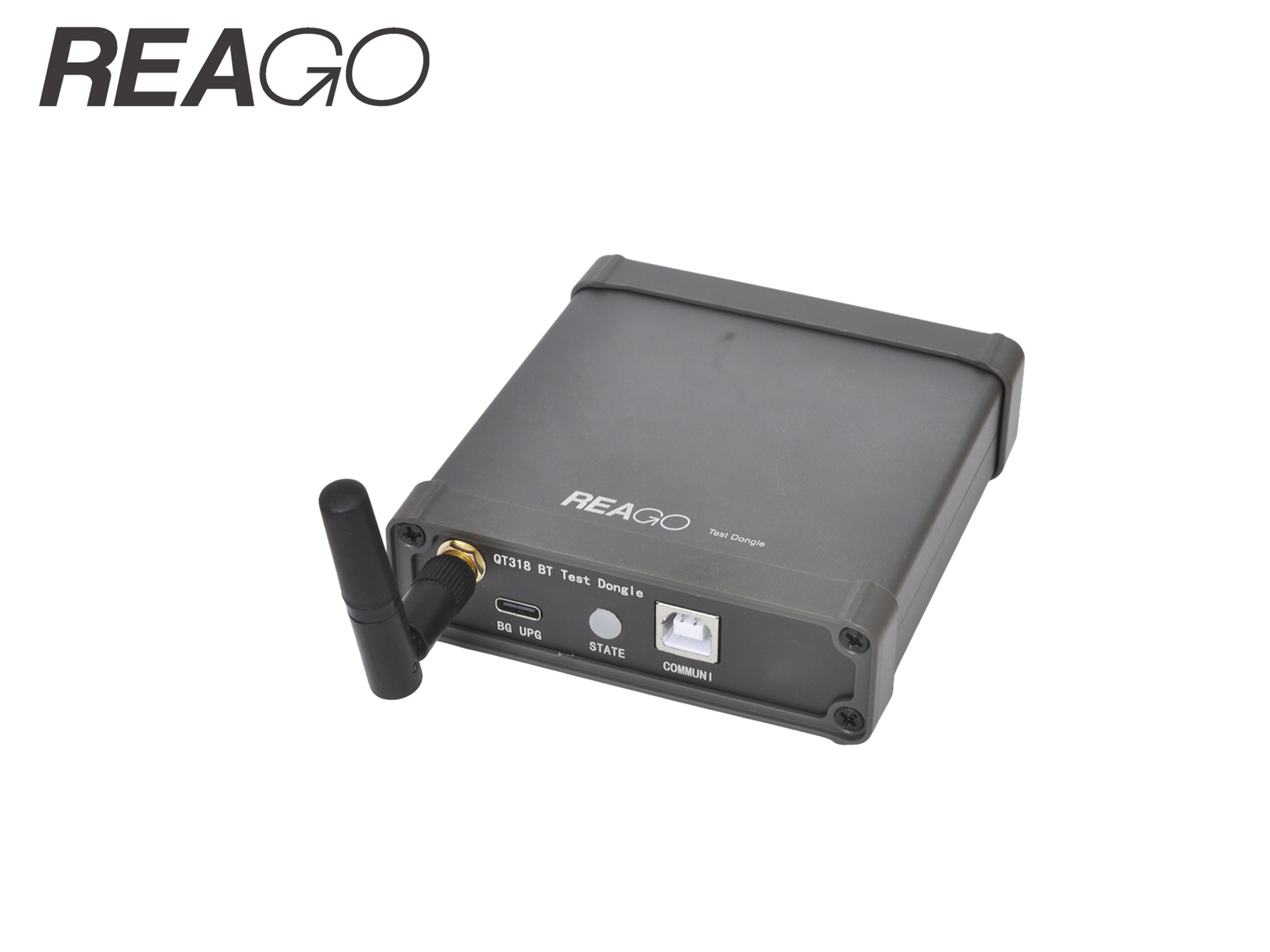

外观尺寸
长106mm*宽94mm*厚29mm（不含天线）
配备使用手册文档和保修期内提供免费售后服务
支持根据客户要求定制功能和板型
规格参数
最大绝对值
|
最小 |
最大 |
单位 |
|
|
工作温度范围 |
-20 |
60 |
°C |
|
存储温度范围 |
-20 |
80 |
°C |
|
工作电压 |
4.6 |
5.5 |
V |
推荐工作条件
|
最小 |
最大 |
单位 |
|
|
工作温度范围 |
-10 |
50 |
°C |
|
存储温度范围 |
-10 |
60 |
°C |
|
工作电压 |
4.75 |
5.2 |
V |
电气特性
条件：USB5V供电
|
额定 |
最大 |
单位 |
|
|
工作电流 |
80 |
mA |
|
|
蓝牙发射功率 |
0 |
13 |
dBm |
|
接收灵敏度（0.1%） |
-92 |
dBm |
蓝牙Profile
|
项目 |
描述 |
项目 |
描述 |
|
蓝牙版本 |
V5.4 |
||
|
经典蓝牙 |
A2DP Source,AVRCP Target,HFP AG,SPP Master |
||
|
LE Audio |
BAP（Unicast Source,Broadcast Source）,MICP,VCP ,MCP,CCP,CSIP,CAP |
||
|
GATT |
所有Service(服务),Characteristic（特征）,Description（描述） |
||
音频格式
|
模式 |
编码格式 |
采样率 |
||
|
经典蓝牙 |
LDAC |
44.1KHz |
48KHz |
96KHz |
|
APTX-AD |
44.1KHz |
48KHz |
96KHz |
|
|
APTX-HD |
44.1KHz |
48KHz |
||
|
APTX |
44.1KHz |
48KHz |
||
|
AAC |
48KHz |
|||
|
SBC |
44.1KHz |
48KHz |
||
|
LEA |
LC3 |
48KHz |
||
音频参数
|
项目 |
接口 |
延时 |
音频增益 |
|
输入输出 |
A2DP |
USB Audio 44.1KHz采样，延时约60ms， |
0dB ±0.05dB |
|
USB Audio 48KHz采样，延时约60ms， |
0dB ±0.05dB |
||
|
USB Audio 96KHz采样，延时约50ms， |
0dB ±0.05dB |
||
|
HFP |
USB Audio 48KHz采样，延时约60ms |
0dB ±0.2dB |
