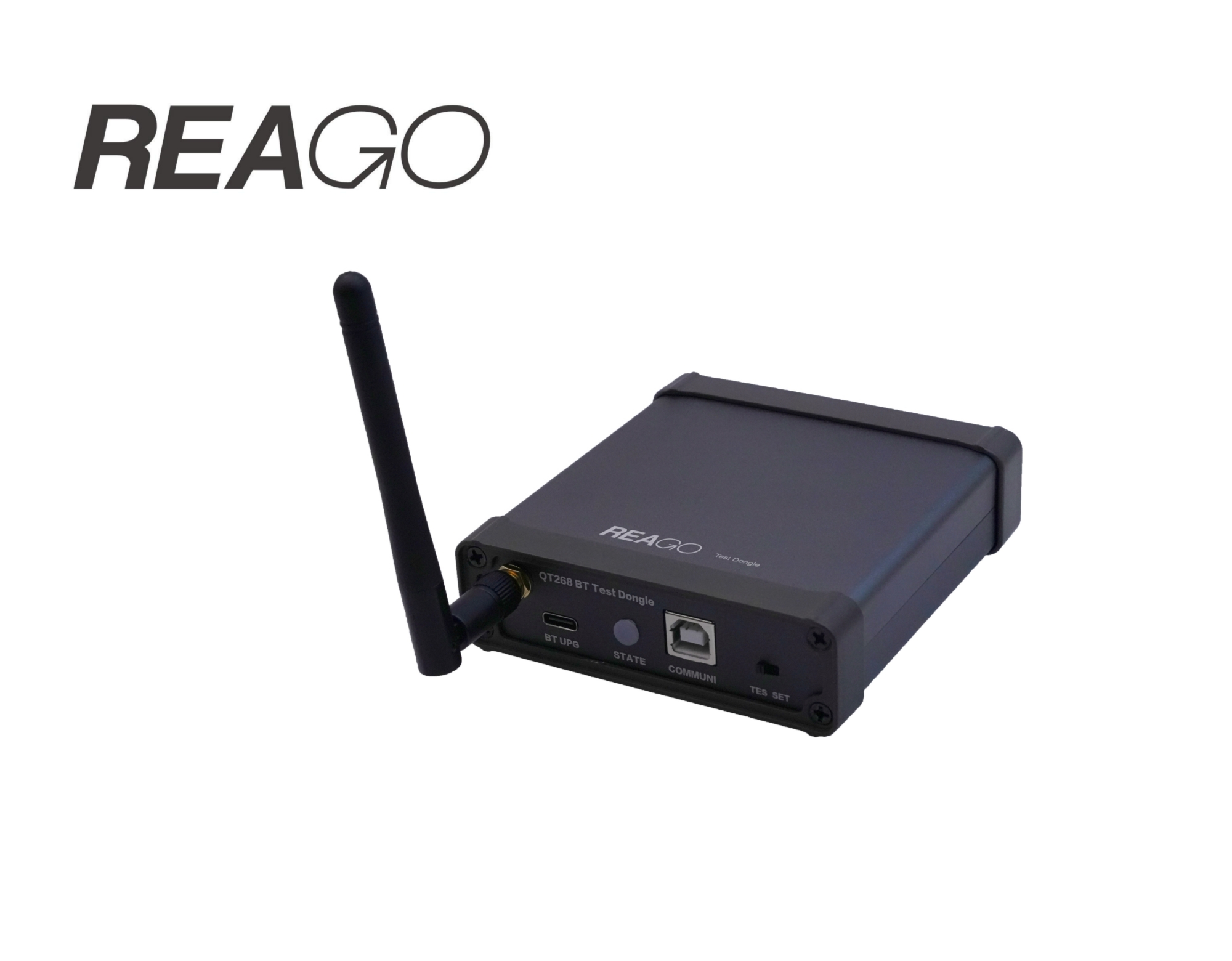

产品名称：QT268蓝牙LE Audio双模测试适配器（Dongle）
• 高通QCC5181蓝牙芯片，符合蓝牙v5.4规范 • 经典蓝牙/LE Audio双模及Auracast Broadcast Source • 丰富的蓝牙Profile 经典蓝牙：HFP AG、A2DP Source、AVRCP Target、SPP Master LE Audio：BAP（Unicast Source、Broadcast Source） MICP、VCP、MCP、CCP、CSIP、CAP GATT： 所有Service、Characteristic、Description • 支持LDAC/AAC/SBC/Aptx/Aptx-HD/Aptx-AD/ LC3/等编码格式 • 及44.1KHz、48KHz、96KHz采样率设置 • 支持蓝牙状态信息、电量信息及按键信息 • UUID和SPP通道查询及设置 • 自动识别SPP数据透传及非透传 • BLE服务、特征及描述查询 • USB转UART高达921600波特率，支持SPP大数据传输 • 用户升级接口
应用
蓝牙音频产品研发阶段的性能测试及可靠性测试
蓝牙产品自动化产线的音频参数测试、通信数据测及UI测试
规格参数
推荐工作条件
工作温度范围：-10℃~50℃
存储温度范围：-10℃~60℃
工作电压：4.75V~5.2V
电气特性（条件：USB5V供电）
工作电流： 最大 80mA
蓝牙发射功率： 额定 0dBm；最大 13dBm
接收灵敏度（0.01%）： 额定 -92dBm
蓝牙Profile
蓝牙版本：V5.4
经典蓝牙：A2DP Source,AVRCP Target,HFP AG,SPP Master
LE Audio：BAP（Unicast Source,Broadcast Source）,MICP,VCP ,MCP,CCP,CSIP,CAP
GATT：所有Service(服务),Characteristic（特征）,Description（描述）
|
模式 |
编码格式 |
采样率 |
||
|
经典蓝牙 |
LDAC |
44.1KHz |
48KHz |
96KHz |
|
APTX-AD |
44.1KHz |
48KHz |
96KHz |
|
|
APTX-HD |
44.1KHz |
48KHz |
||
|
APTX |
44.1KHz |
48KHz |
||
|
AAC |
48KHz |
|||
|
SBC |
44.1KHz |
48KHz |
||
|
LEA |
LC3 |
48KHz |
||
音频参数
|
项目 |
接口 |
SNR |
THD+N |
音频增益 |
||
|
模拟输入 |
BNCx2 |
87dB |
-102dB |
输入阻抗20K |
最大输入900mVRMS |
0dB ±0.2dB |
|
模拟输出 |
BNC |
95dB |
-105dB |
输出1KΩ 负载时 |
最大输出900mVRMS |
0dB ±0.2dB |
|
数字同轴输入 |
BNC |
44.1K,48KHz,96KHz采样率自适应 |
0dB ±0.05dB |
|||
USB转UART，波特率921600，数据位8，停止位1，无校验，无流控
外观尺寸
长128mm*宽94mm*厚29mm(不含天线)
配备使用手册文档和保修期内提供免费售后服务。
支持根据客户要求定制功能和板型
产品资料下载
QT268蓝牙测试适配器规格书.pdf
