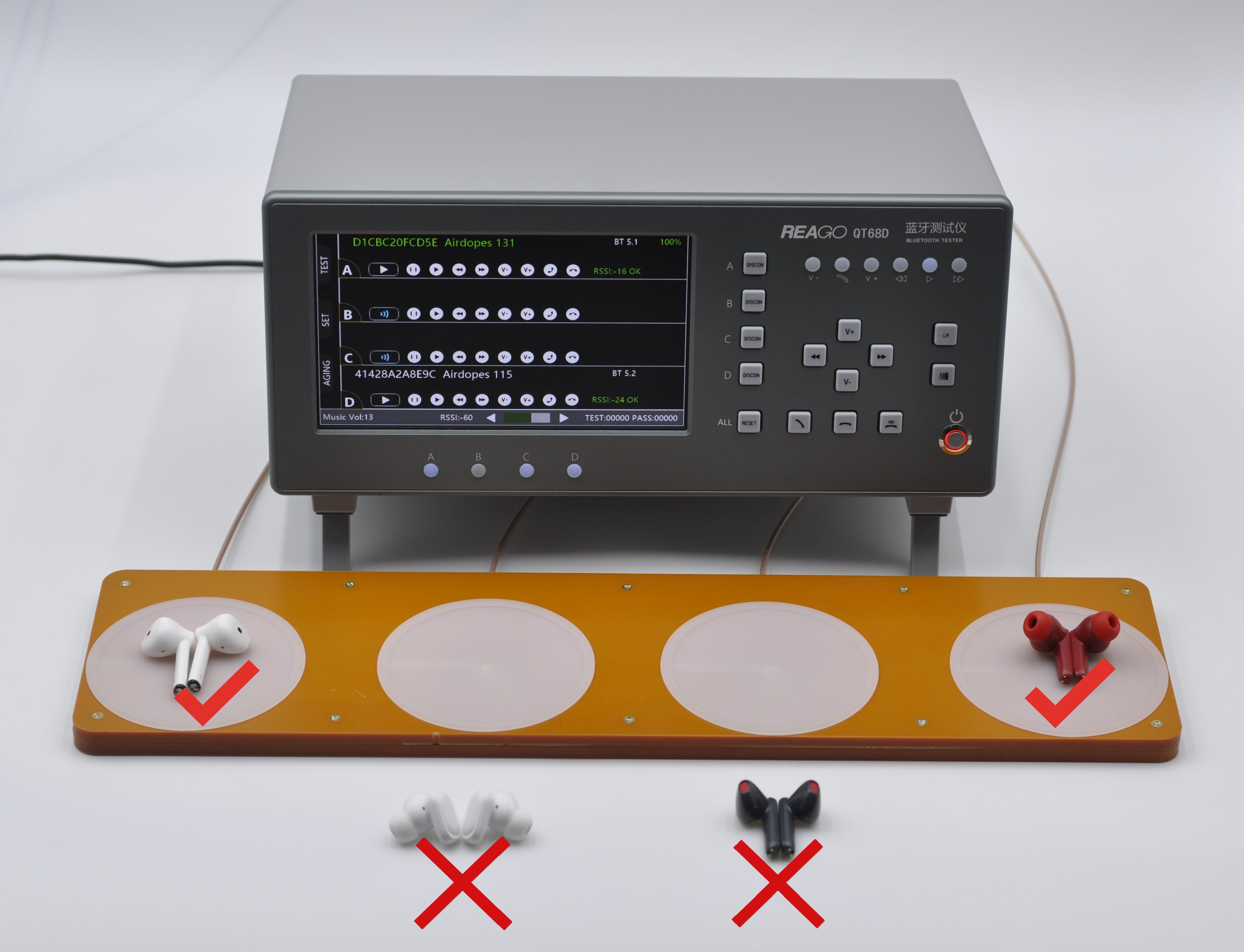

产品名称：QT68D一拖四蓝牙老化测试仪
创新升级 • 支持经典蓝牙及LE音频双模 • 平板天线设计，可测试天线性能 • 配送看板系统，实时了解全厂测试数据 产品特色 • 4通道，同时连接4个被测产品 ，逐个测试或同时测试 • 加强屏蔽设计，连接更快，超高效率 • 适应所有蓝牙耳机和蓝牙音箱，兼容性好 • 支持HFP电量、苹果电量和BLE电量显示 • 七寸触摸大屏显示，功能齐全，个性化设置 • 一键扫描，辩听喇叭异常音 • 支持电脑显示测试数据同步MES系统 • 支持扫描二维码连接及NFC标签烧录 • 3000分钟放电曲线，自动伸缩计量刻度 • 10万条测试记录信息 • 测试记录、充放电曲线可导出Excel表 • 支持中英文显示 • 预留升级接口，根据需要随时升级
产品应用
蓝牙耳机、蓝牙音箱、蓝牙手表等蓝牙音频产品的生产线实现连接测试、功能测试及听音测试

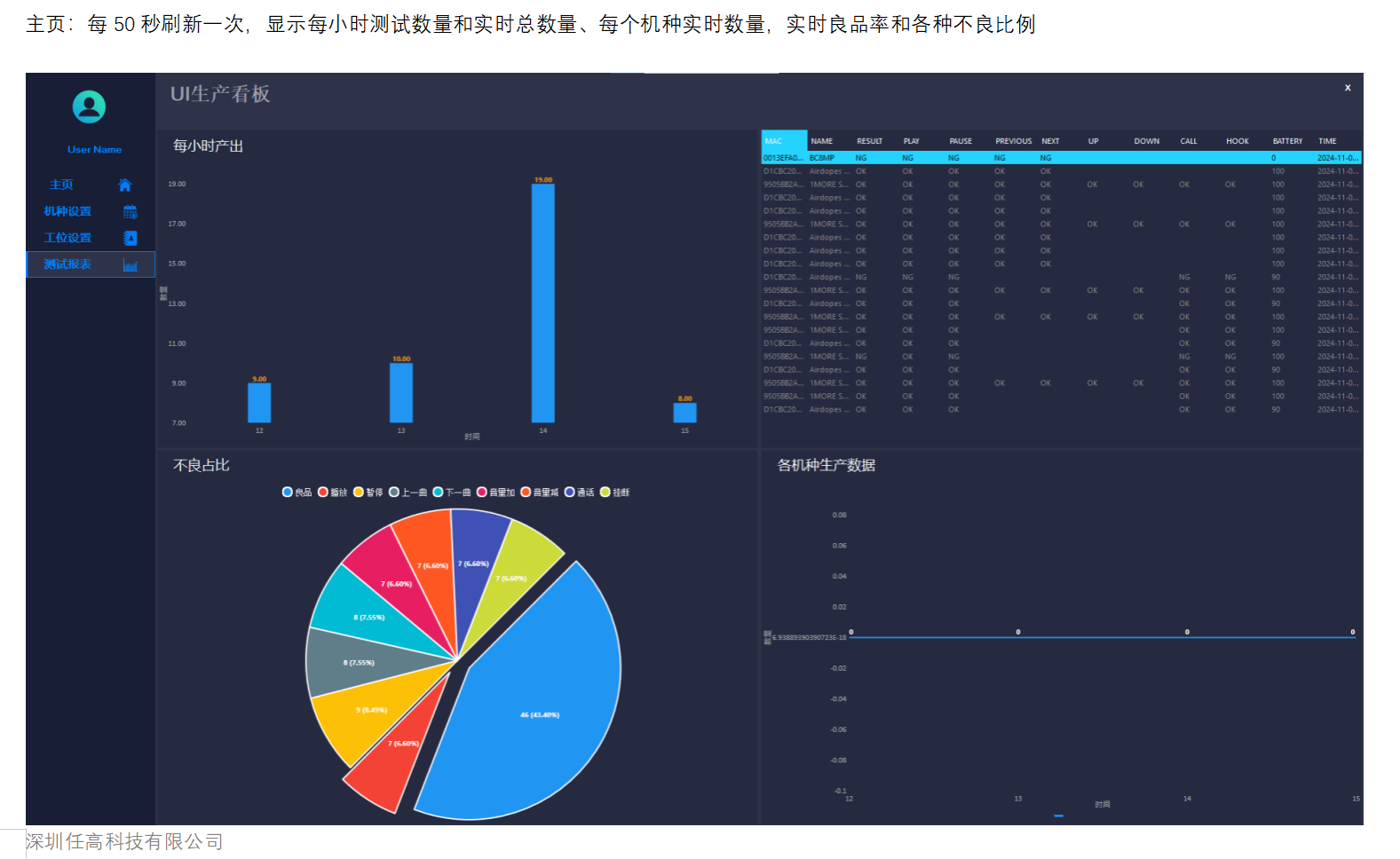

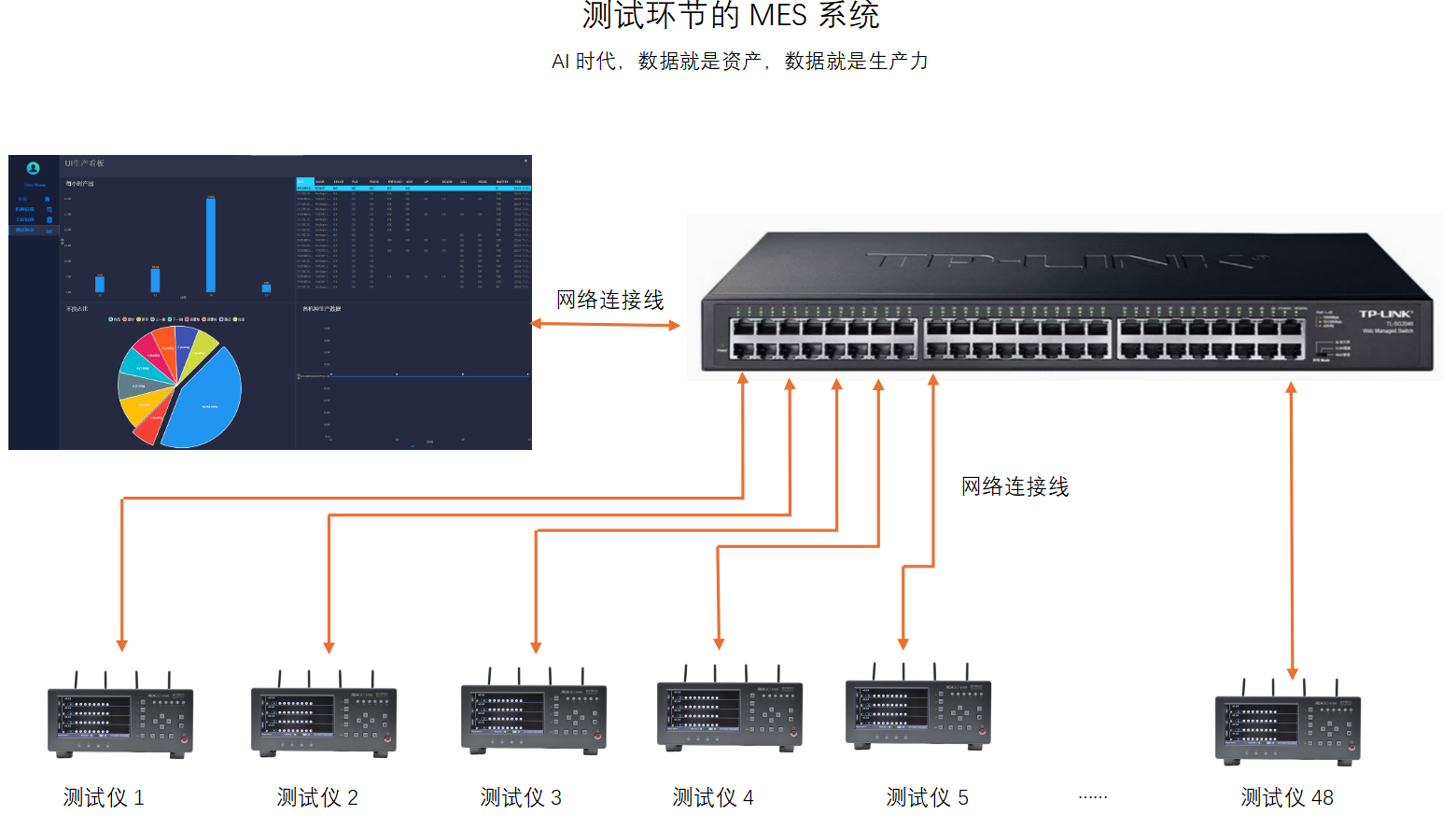

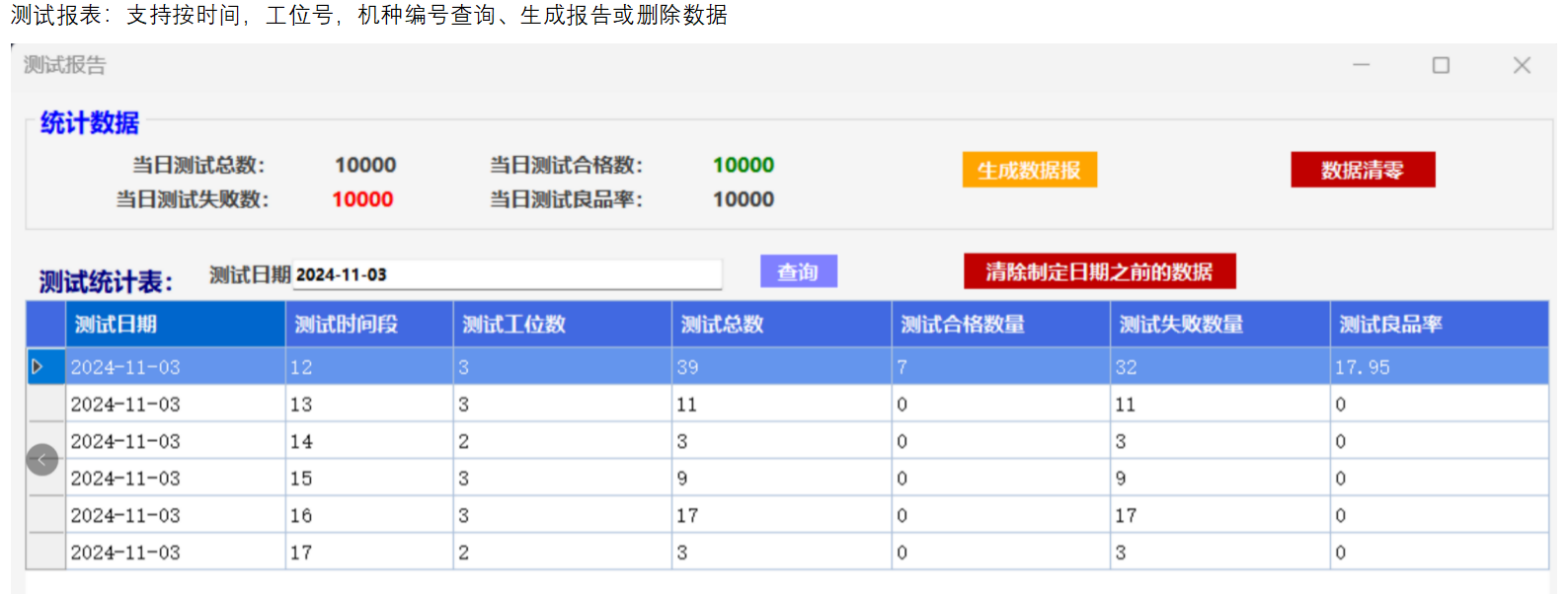

看板系统
规格参数
最大工作条件
工作温度范围：-20℃~60℃
存储温度范围：-20℃~80℃
工作电压：9V~25V
|
最小 |
典型 |
最大 |
|
|
输入电压（DC） |
12 V |
18 V |
24 V |
|
工作电流（DC）没有对外充电 |
0.5 A |
||
|
工作电流（DC）有对外充电（输入电压不小于18V） |
2.2 mA |
||
|
对外充电输出电压 |
4.9 V |
5 V |
5.1 V |
|
每个USB口对外充电输出电流 |
2 A |
||
|
4个USB口对外充电输出总电流 |
5 A |

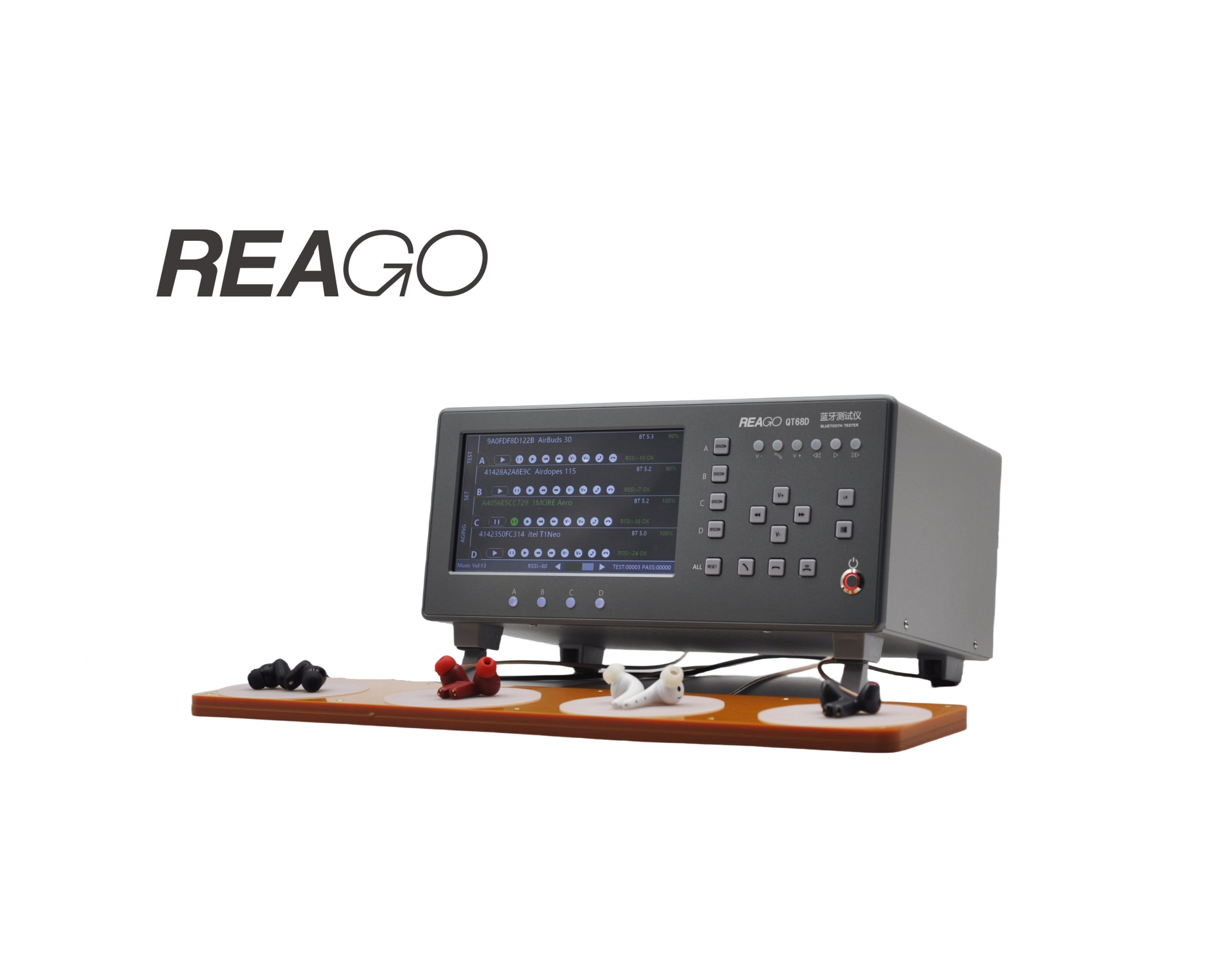

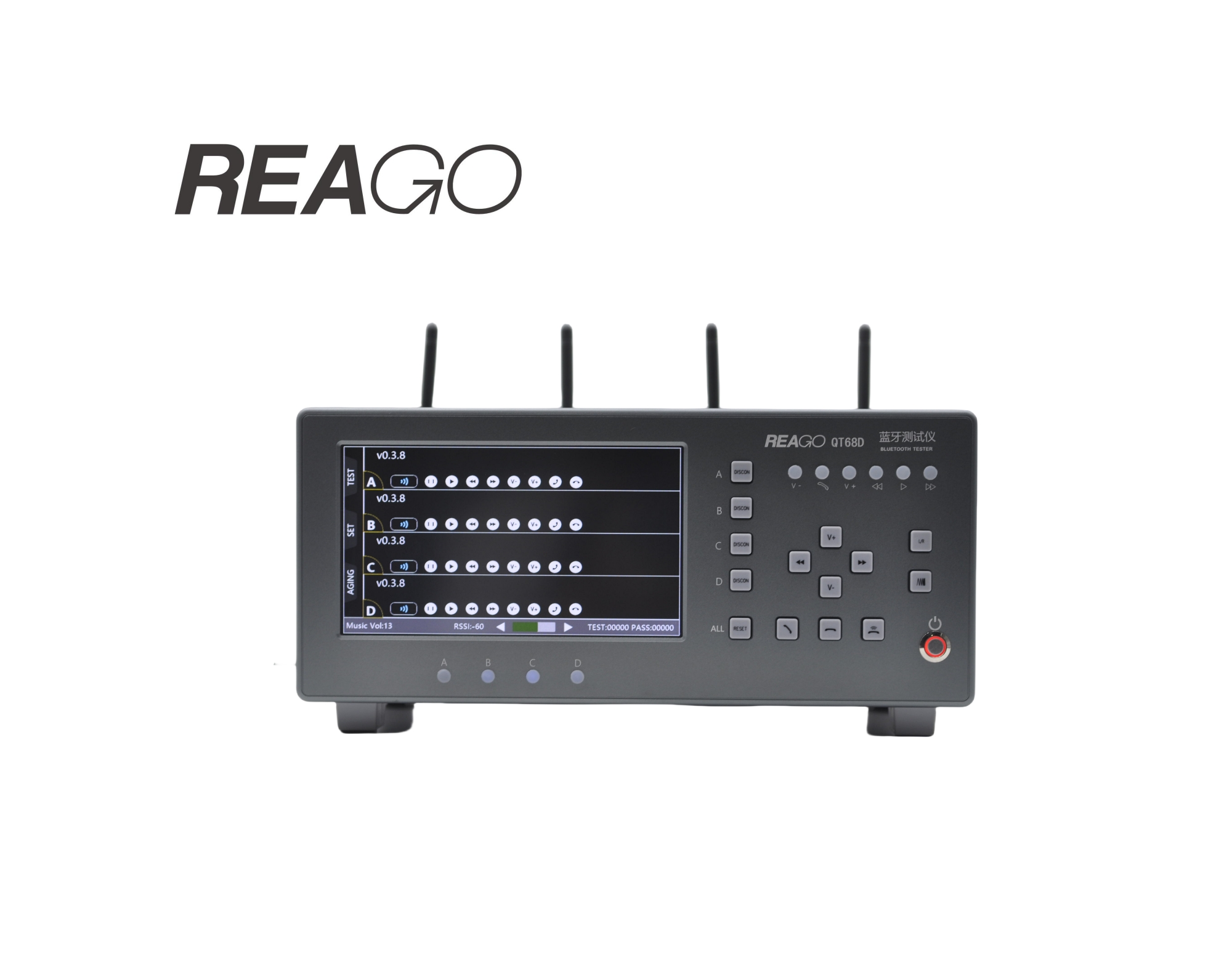

设备外观
显示屏规格：7吋，1024*600
显示屏操作模式：电阻触摸
整机尺寸：长306mm，宽180mm，高150mm
整机净重(不含电源适配器)2500g
配件说明
适配器12v1a（如带充电功能则附赠19v3a适配器）
四根圆柱天线
天线板，与圆柱天线相互替用
触控笔
四张圆形天线板硅胶保护垫
规格参数
最大工作条件
|
|
最小 |
最大 |
单位 |
|
工作温度范围 |
-20 |
60 |
°C |
|
存储温度范围 |
-20 |
80 |
°C |
|
工作电压 |
9 |
25 |
V |
|
最小 |
最大 |
单位 |
|
|
工作温度范围 |
-10 |
50 |
°C |
|
存储温度范围 |
-10 |
60 |
°C |
|
工作电压 |
12 |
24 |
V |
|
最小 |
典型 |
最大 |
单位 |
|
|
输入电压（DC） |
12 |
18 |
24 |
V |
|
工作电流（DC）没有对外充电 |
0.5 |
A |
||
|
工作电流（DC）有对外充电（输入电压不小于18V） |
2.2 |
mA |
||
|
对外充电输出电压 |
4.9 |
5 |
5.1 |
V |
|
每个USB口对外充电输出电流 |
2 |
A |
||
|
4个USB口对外充电输出总电流 |
5 |
A |
|
项目 |
描述 |
|
蓝牙版本 |
V5.4 |
|
射频工作频率 |
ISM频段2402-2480MHz |
|
射频发射功率 |
最大13dBi |
|
射频接收灵敏度 |
-92dBi |
|
射频频率误差 |
低频段2402MHz正负偏差小于2KHz，中频段2441MHz正负偏差小于1.5KHz，高频段2480MHz正负偏差小于2KHz |
|
天线增益 |
1dB |
|
经典蓝牙Profile |
A2DP Source,AVRCP Target,HFP AG,SPP Master |
|
LE Audio Profile |
BAP（Unicast Source,Broadcast Source）,MICP,VCP ,MCP,CCP,CSIP,CAP |
|
播放器解码音频格式 |
MP3、WAV、WMA |
|
经典蓝牙编码格式 |
SBC、Aptx、Aptx-HD、Aptx-Adaptive |
|
LE Audio编码格式 |
LC3 |
|
外部音频输入最大值 |
0.7V RMS |
|
内部音频增益 |
0dB |
设备外观
显示屏规格：7吋，1024*600
显示屏操作模式：电阻触摸
整机尺寸：长306mm，宽180mm，高150mm
整机净重(不含电源适配器)2500g
