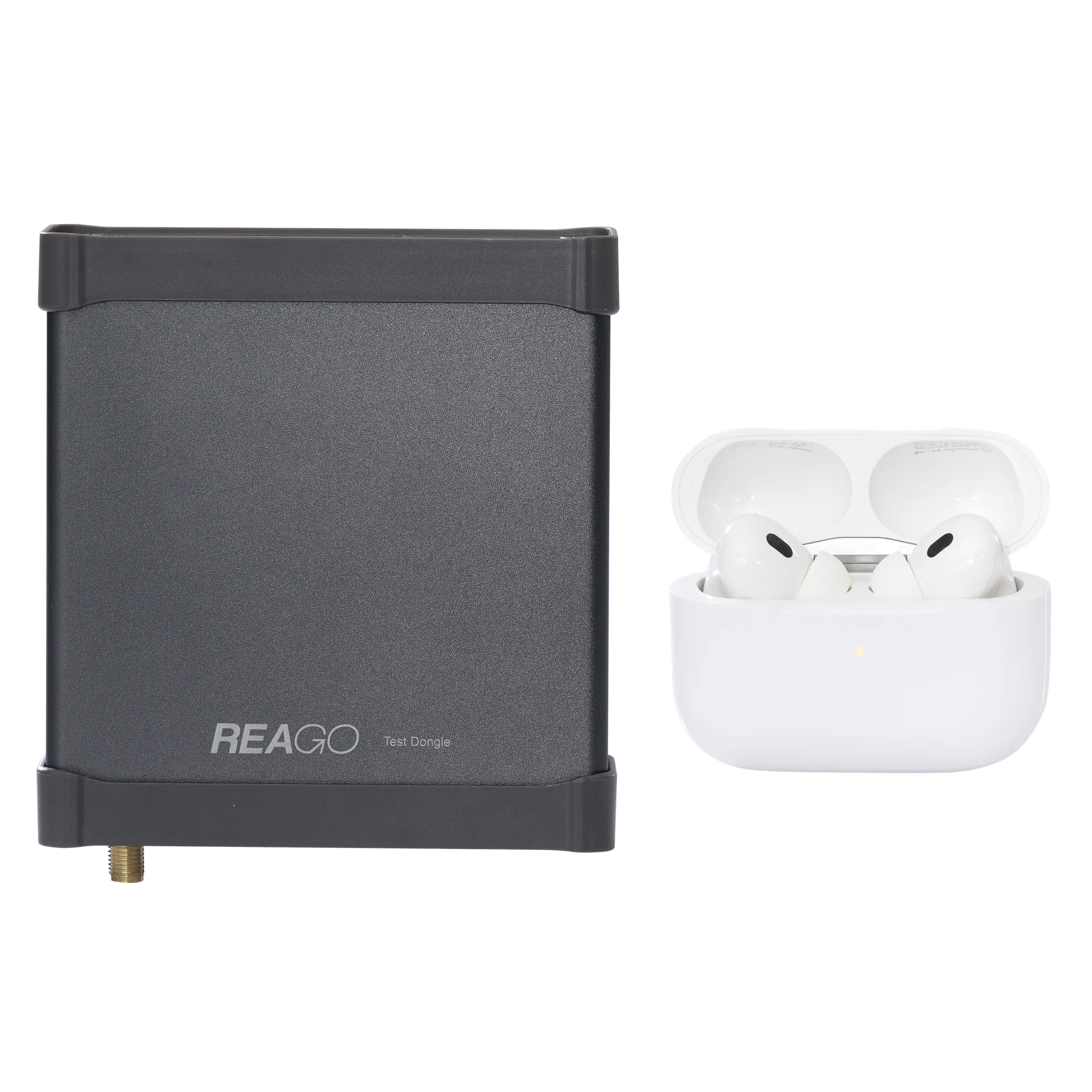

QT268A 蓝牙测试适配器

3. 型号对比

产品功能QT268QT268AQT268L
音频输入输出接口SPDIF 输入 + 模拟输入输出（BNC）USB Audio（内置声卡，支持 ASIO）USB Audio + 模拟输入输出（BNC）
应用场景可忽略硬件延时；适用于配合 AP 类型音频分析系统的自动化蓝牙音频测试可忽略硬件噪声；适用于配合 SoundCheck 类型音频分析系统的自动化蓝牙音频测试模拟输入测试延时，USB Audio 测试声学参数；适用于蓝牙产品研发实验室蓝牙测试
外观尺寸长 106mm × 宽 94mm × 厚 29mm长 106mm × 宽 94mm × 厚 29mm长 128mm × 宽 94mm × 厚 29mm
以上型号均支持：BR/EDR / LE Audio 双模 / 蓝牙通道数 / SPP 数据传输 / 适用 QT268 通信协议 / 配套 PC 端调试工具

规格参数

绝对值

项目最小最大单位
工作温度范围-2060°C
存储温度范围-2080°C
工作电压4.65.5V

推荐工作条件

项目最小最大单位
工作温度范围-1050°C
存储温度范围-1060°C
工作电压4.755.2V

电气特性（条件：USB 5V 供电）

项目额定最大单位
工作电流80mA
蓝牙发射功率013dBm
接收灵敏度（0.1%）-92dBm

蓝牙 Profile

项目描述
蓝牙版本V5.4
经典蓝牙A2DP Source、AVRCP Target、HFP AG、SPP Master
LE AudioBAP（Unicast Source、Broadcast Source）、MICP、VCP、MCP、CCP、CSIP、CAP
GATT所有 Service（服务）、Characteristic（特征）、Description（描述）

音频编码格式

蓝牙类型编码格式采样率
经典蓝牙LDAC44.1KHz / 48KHz / 96KHz
经典蓝牙APTX-AD44.1KHz / 48KHz / 96KHz
经典蓝牙APTX-HD44.1KHz / 48KHz
经典蓝牙APTX44.1KHz / 48KHz
经典蓝牙AAC48KHz
经典蓝牙SBC44.1KHz / 48KHz
LEALC348KHz

音频参数

项目接口延时音频增益
输入输出A2DPUSB Audio 44.1KHz 采样，延时约 60ms0dB ±0.05dB
输入输出A2DPUSB Audio 48KHz 采样，延时约 60ms0dB ±0.05dB
输入输出A2DPUSB Audio 96KHz 采样，延时约 50ms0dB ±0.05dB
输入输出HFPUSB Audio 48KHz 采样，延时约 60ms0dB ±0.2dB

通信接口

项目描述
通信接口USB 转 UART
波特率921600
数据位8
停止位1
校验无校验
流控无流控

外观尺寸

项目描述
整机尺寸长 106mm × 宽 94mm × 厚 29mm

QT268 系列

经典蓝牙 LE Audio 双模测试适配器

产品特点

  • 高通QCC5181蓝牙芯片，符合蓝牙v5.4规范
  • 经典蓝牙/LE Audio双模及Auracast Broadcast Source
  • 丰富的蓝牙Profile： 经典蓝牙：HFP AG、A2DP Source、AVRCP Target、SPP Master； LE Audio：BAP（Unicast Source、Broadcast Source）、MICP、VCP、MCP、CCP、CSIP、CAP； GATT：所有Service、Characteristic、Description
  • 支持LDAC/AAC/SBC/Aptx/Aptx-HD/Aptx-AD/LC3等编码格式及44.1KHz、48KHz、96KHz采样率设置
  • 支持蓝牙状态信息、电量信息及按键信息
  • UUID和SPP通道查询及设置
  • BLE服务、特征及描述查询
  • USB转UART高达921600波特率，支持SPP大数据透传
  • 硬件动态屏蔽功能，搜索信号衰减30dB
  • USB Audio输入输出
  • 长106mm×宽94mm×厚29mm

关联方案

LE Audio蓝牙耳机测试BLE产品测试恒玄（BES）方案耳机主动降噪（ANC）调试蓝牙耳机/音响声学参数测试汽车中控蓝牙测试蓝牙耳机延时测试

产品规格书

PDFQT268 蓝牙测试适配器规格书.pdfPDFQT268A 蓝牙测试适配器规格书.pdfPDFQT268L 蓝牙测试适配器规格书.pdf
