产品应用
- 蓝牙音频产品研发阶段的性能测试及可靠性测试；蓝牙产品自动化产线的音频参数测试、通信数据测试及 UI 测试
3. 型号对比
| 产品功能 | QT268 | QT268A | QT268L |
|---|---|---|---|
| 音频输入输出接口 | SPDIF 输入 + 模拟输入输出（BNC） | USB Audio（内置声卡，支持 ASIO） | USB Audio + 模拟输入输出（BNC） |
| 应用场景 | 可忽略硬件延时；适用于配合 AP 类型音频分析系统的自动化蓝牙音频测试 | 可忽略硬件噪声；适用于配合 SoundCheck 类型音频分析系统的自动化蓝牙音频测试 | 模拟输入测试延时，USB Audio 测试声学参数；适用于蓝牙产品研发实验室蓝牙测试 |
| 外观尺寸 | 长 106mm × 宽 94mm × 厚 29mm | 长 106mm × 宽 94mm × 厚 29mm | 长 128mm × 宽 94mm × 厚 29mm |
| 以上型号均支持：BR/EDR / LE Audio 双模 / 蓝牙通道数 / SPP 数据传输 / 适用 QT268 通信协议 / 配套 PC 端调试工具 | |||
规格参数
绝对值
| 项目 | 最小 | 最大 | 单位 |
|---|---|---|---|
| 工作温度范围 | -20 | 60 | °C |
| 存储温度范围 | -20 | 80 | °C |
| 工作电压 | 4.6 | 5.5 | V |
推荐工作条件
| 项目 | 最小 | 最大 | 单位 |
|---|---|---|---|
| 工作温度范围 | -10 | 50 | °C |
| 存储温度范围 | -10 | 60 | °C |
| 工作电压 | 4.75 | 5.2 | V |
电气特性（条件：USB 5V 供电）
| 项目 | 额定 | 最大 | 单位 |
|---|---|---|---|
| 工作电流 | 80 | mA | |
| 蓝牙发射功率 | 0 | 13 | dBm |
| 接收灵敏度（0.1%） | -92 | dBm |
蓝牙 Profile
| 项目 | 描述 |
|---|---|
| 蓝牙版本 | V5.4 |
| 经典蓝牙 | A2DP Source、AVRCP Target、HFP AG、SPP Master |
| LE Audio | BAP（Unicast Source、Broadcast Source）、MICP、VCP、MCP、CCP、CSIP、CAP |
| GATT Master | 支持所有 Service、Characteristic、Description 查询 |
音频编码格式
| 蓝牙类型 | 编码格式 | 采样率 |
|---|---|---|
| 经典蓝牙 | LDAC | 44.1KHz / 48KHz / 96KHz |
| 经典蓝牙 | Aptx-Adaptive | 44.1KHz / 48KHz / 96KHz |
| 经典蓝牙 | Aptx-HD | 44.1KHz / 48KHz |
| 经典蓝牙 | Aptx | 44.1KHz / 48KHz |
| 经典蓝牙 | AAC（MPEG4） | 48KHz |
| 经典蓝牙 | SBC | 44.1KHz / 48KHz |
| LE Audio | LC3 | 48KHz |
| LE Audio | APTX-LITE | 48KHz |
| Broadcast Source | LC3 | 8KHz / 16KHz / 24KHz / 32KHz / 44.1KHz / 48KHz |
音频参数
| 项目 | 接口 | SNR | THD+N | 输入/输出阻抗 | 最大输入/输出 | 音频增益 |
|---|---|---|---|---|---|---|
| 模拟输入 | BNC × 2 | 87dB | -102dB | 输入阻抗 20K | 最大输入 900mVRMS | 0dB ±0.1dB |
| 模拟输出 | BNC | 95dB | -105dB | 输出 1KΩ 负载 | 最大输出 900mVRMS | 0dB ±0.1dB |
| USB Audio | USB | 44.1KHz 采样，延时约 80ms | - | - | - | 0dB ±0.1dB |
| USB Audio | USB | 48KHz 采样，延时约 80ms | - | - | - | 0dB ±0.1dB |
| USB Audio | USB | 96KHz 采样，延时约 70ms | - | - | - | 0dB ±0.1dB |

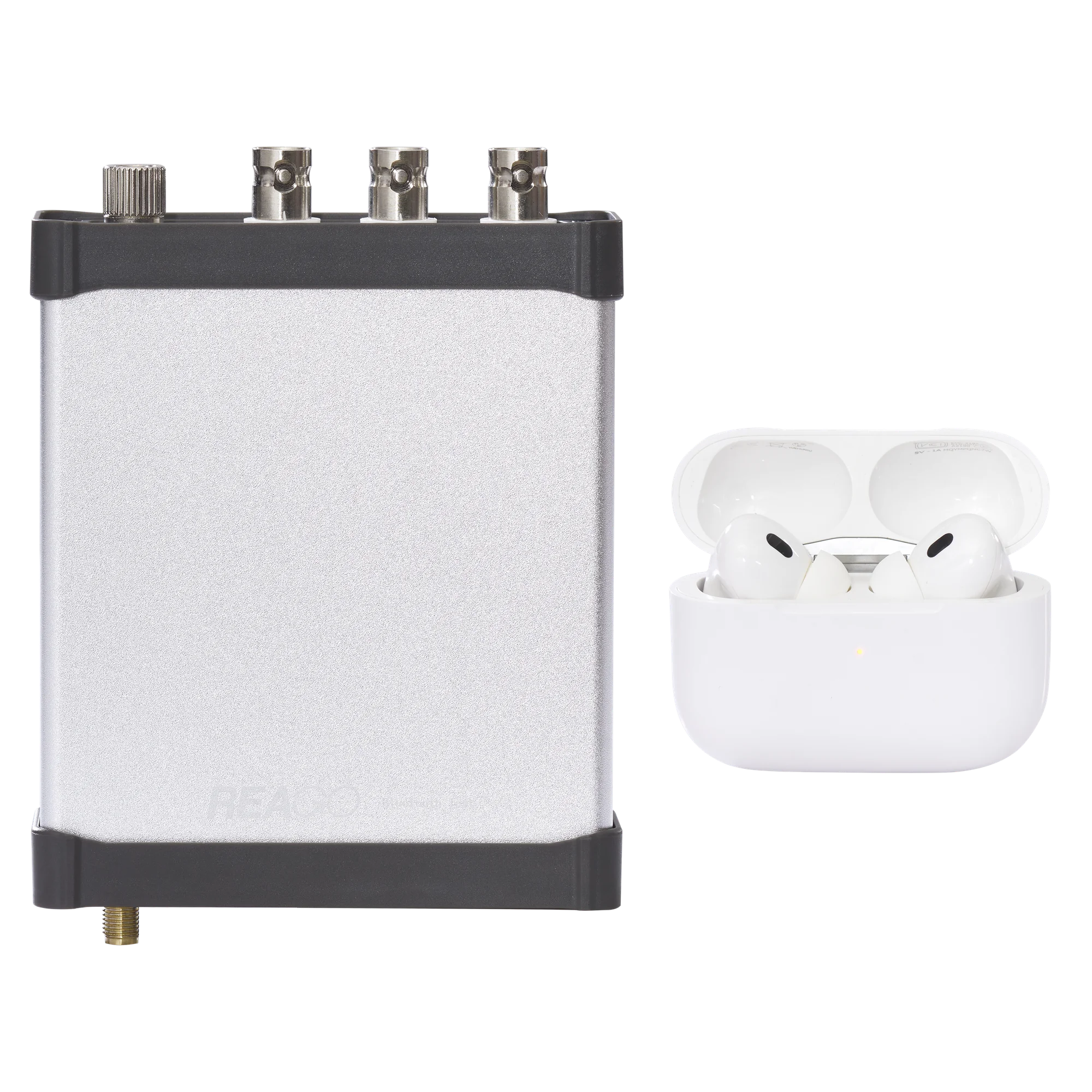

QT268 系列
经典蓝牙 LE Audio 双模测试适配器
产品特点
- 高通QCC5181蓝牙芯片，符合蓝牙v5.4规范
- 经典蓝牙/LE Audio双模及Auracast Broadcast Source
- 丰富的蓝牙Profile： 经典蓝牙：HFP AG、A2DP Source、AVRCP Target、SPP Master； LE Audio：BAP（Unicast Source、Broadcast Source）、MICP、VCP、MCP、CCP、CSIP、CAP； GATT：所有Service、Characteristic、Description
- 支持LDAC/AAC/SBC/Aptx/Aptx-HD/Aptx-AD/LC3等编码格式及44.1KHz、48KHz、96KHz采样率设置
- 支持蓝牙状态信息、电量信息及按键信息
- UUID和SPP通道查询及设置
- BLE服务、特征及描述查询
- USB转UART高达921600波特率，支持SPP大数据透传
- 硬件动态屏蔽功能，搜索信号衰减30dB
- USB Audio + 模拟输入输出（BNC）
- 长128mm×宽94mm×厚29mm
