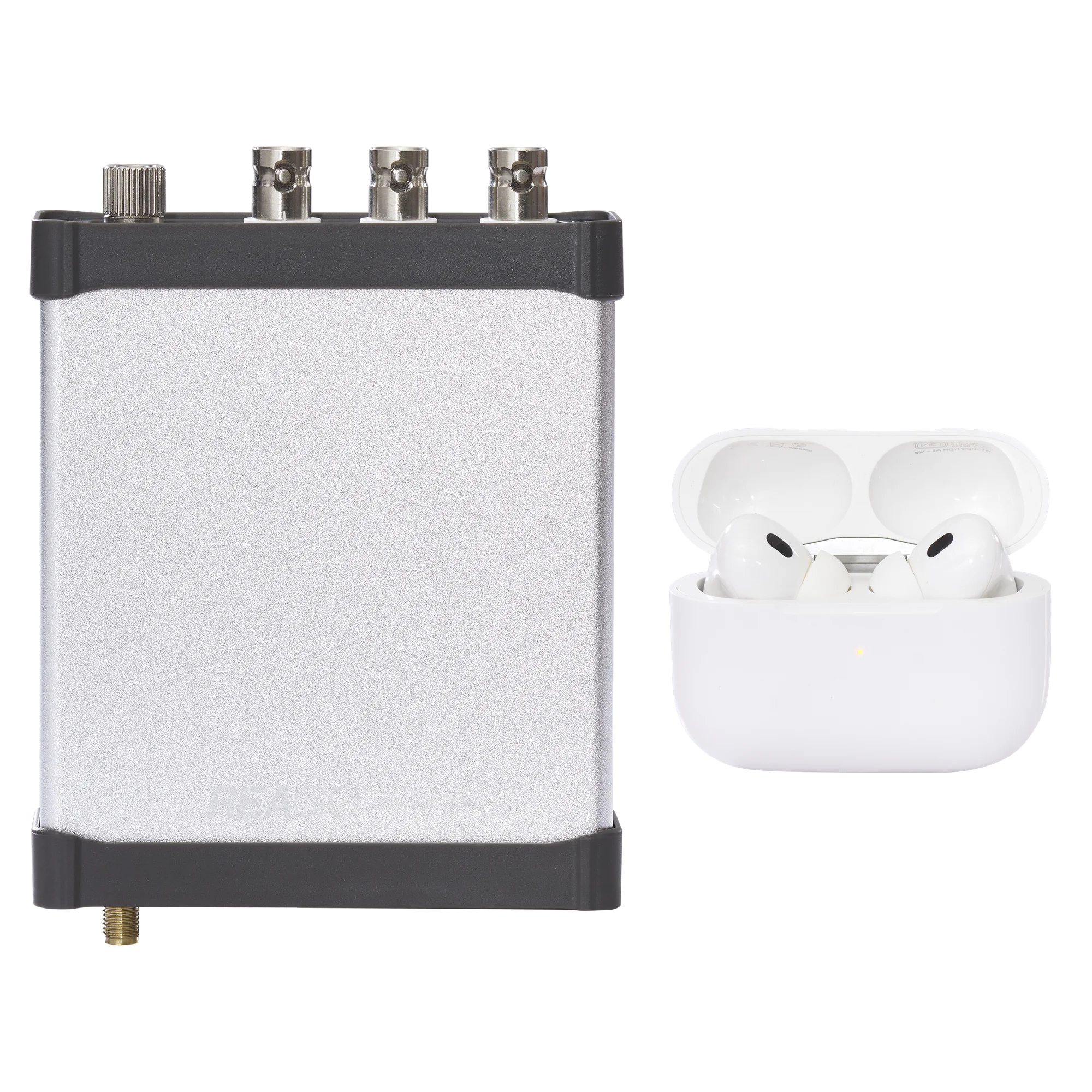

QT318 蓝牙测试适配器

产品应用

手机、平板电脑及车载蓝牙功能的连接测试、功能测试、音频测试和通信数据测试

规格参数

最大绝对值

项目	最小	最大	单位
工作温度范围	-20	60	°C
存储温度范围	-20	80	°C
工作电压	4.6	5.5	V

推荐工作条件

项目	最小	最大	单位
工作温度范围	-10	50	°C
存储温度范围	-10	60	°C
工作电压	4.75	5.2	V

电气特性

项目	最小	典型	最大	单位
工作电流			80	mA
工作频率	2402	2441	2478	MHz
蓝牙发射功率		0	13	dBm
接收灵敏度（0.01%）		-92		dBm

蓝牙 Profile

项目	描述
蓝牙版本	V5.4
Profile	A2DP Sink、AVRCP CT/TG、HFP Terminal、SPP Server

音频格式

模式	编码	采样率
经典蓝牙	LDAC	44.1KHz / 48KHz / 96KHz
经典蓝牙	APTX-AD	44.1KHz / 48KHz / 96KHz
经典蓝牙	APTX-HD	44.1KHz / 48KHz
经典蓝牙	APTX	44.1KHz / 48KHz
经典蓝牙	AAC	44.1KHz / 48KHz
经典蓝牙	SBC	44.1KHz / 48KHz

音频参数

项目	接口	SNR	THD+N	输入/输出阻抗	最大输入/输出	音频增益
模拟输入	BNC × 2	87dB	-102dB	输入阻抗 20K	最大输入 900mVRMS	0dB ±0.1dB
模拟输出	BNC	95dB	-105dB	输出 1KΩ 负载	最大输出 900mVRMS	0dB ±0.1dB
USB Audio	USB	44.1KHz 采样，延时约 80ms	-	-	-	0dB ±0.1dB
USB Audio	USB	48KHz 采样，延时约 80ms	-	-	-	0dB ±0.1dB
USB Audio	USB	96KHz 采样，延时约 70ms	-	-	-	0dB ±0.1dB

QT318

蓝牙从角色测试适配器

手机、平板电脑及蓝牙发射器等蓝牙Source设备自动化测试

产品特点

符合蓝牙 v5.4 规范
支持蓝牙 A2DP Sink、AVRCP CT/TG、HFP Terminal、SPP Server
LDAC、AAC、SBC、Aptx、Aptx-HD、Aptx-Adaptive 解码格式
支持蓝牙 HFP 及 AVRCP 各按键功能
支持 SPP 数据透传
USB Audio 及模拟输入输出可选
开放串口通信协议，支持自动化产线二次开发
长 106mm × 宽 94mm × 厚 29mm（不含天线）

关联方案

蓝牙耳机/音响声学参数测试汽车中控蓝牙测试

产品规格书

PDFQT318 蓝牙测试适配器规格书.pdf
