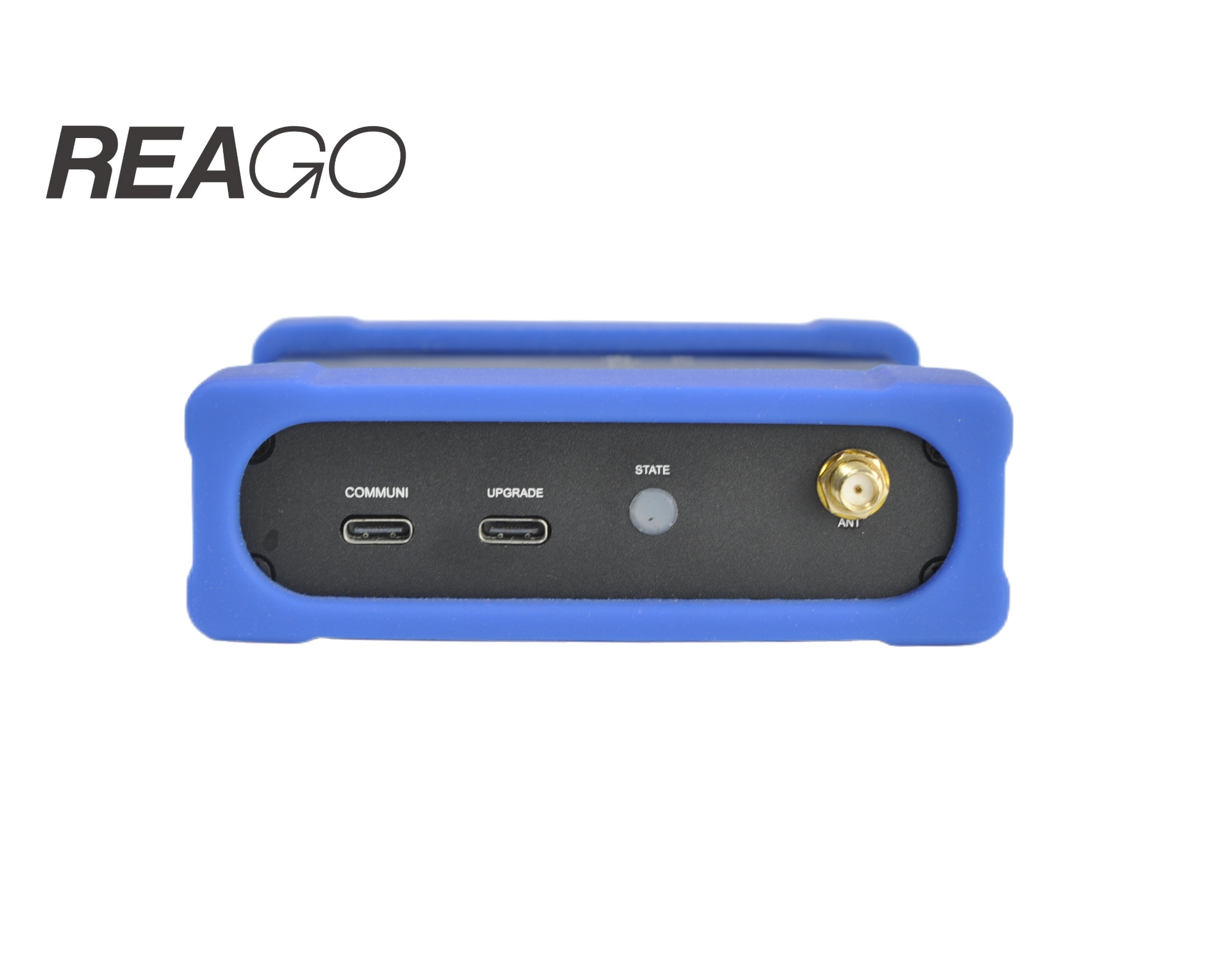

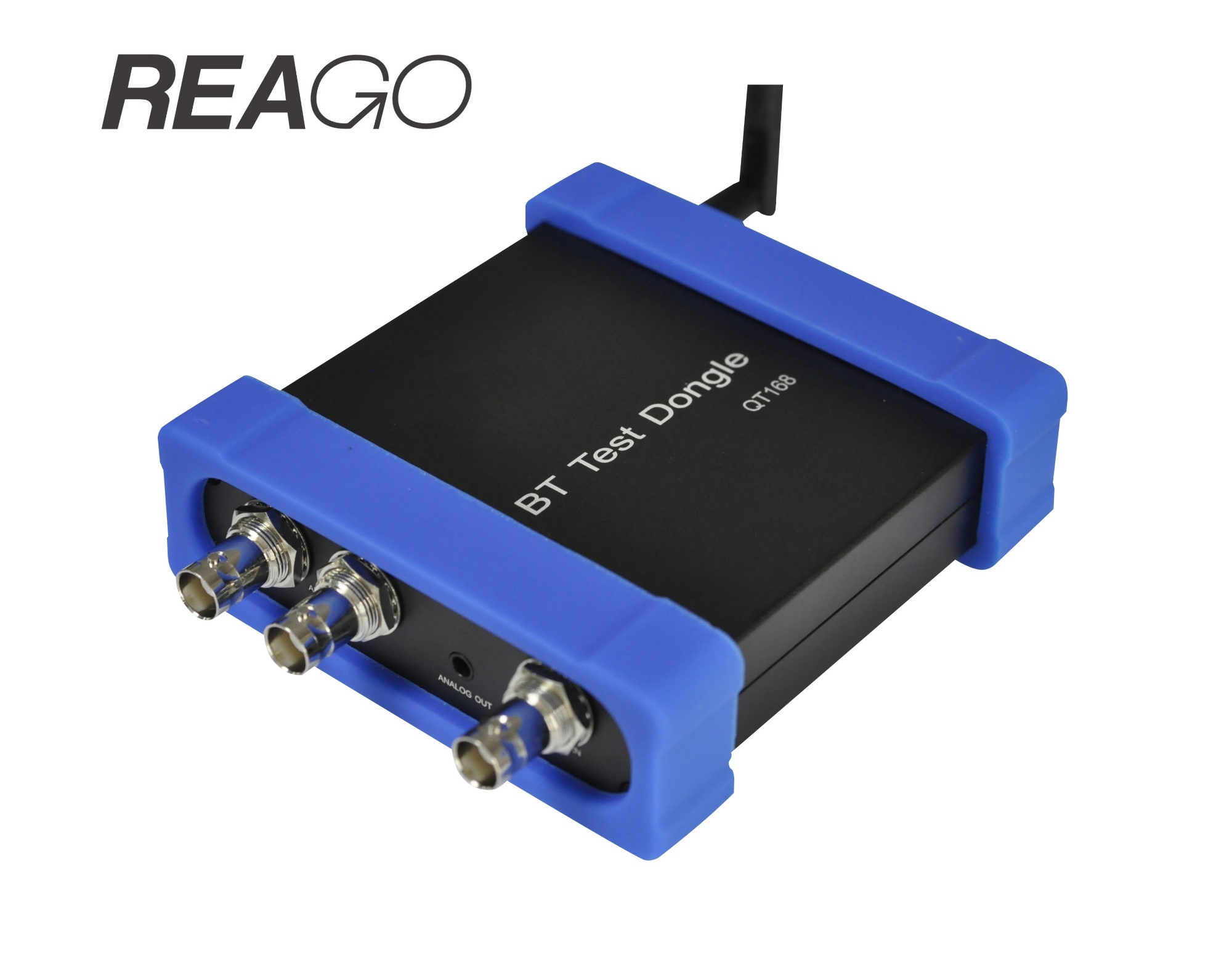

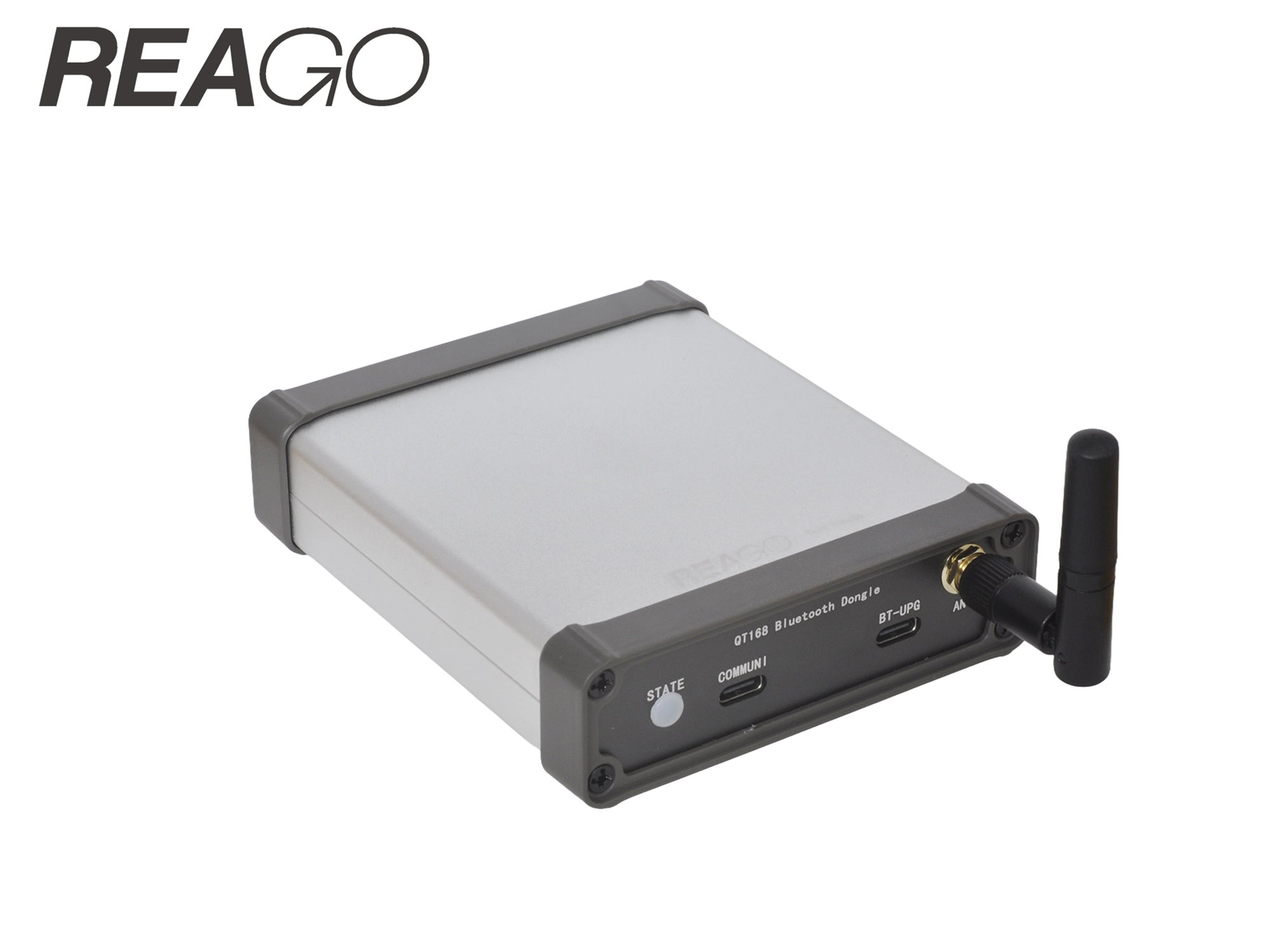

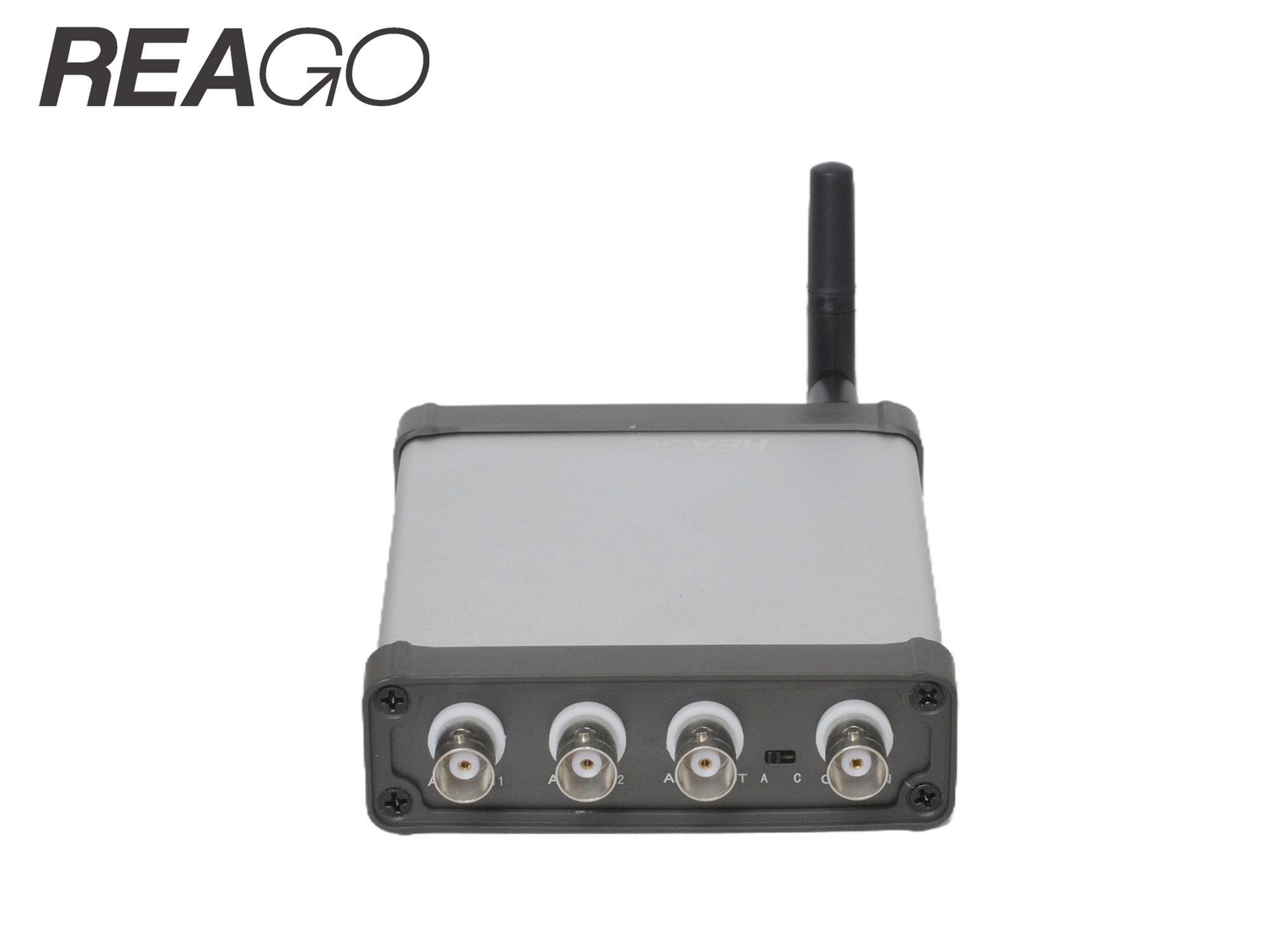

产品名称：QT168蓝牙测试适配器（Dongle）
• 支持屏蔽搜索，快速连接 • 多种Profile ：HFP AG、A2DP Source、 AVRCP Target、SPP Master • 高达921.6K通信速率USB转UART • SBC、APTX、APTX LL APTX HD编码 • 经典蓝牙UUID查询及SPP通道查询 • 按键响应信息和多种电量信息模式 • RSSI信息、编码格式信息 • 模拟输入输出及SPDIF（同轴）输入 • 外观尺寸：长106*宽94*厚29(mm)
应用

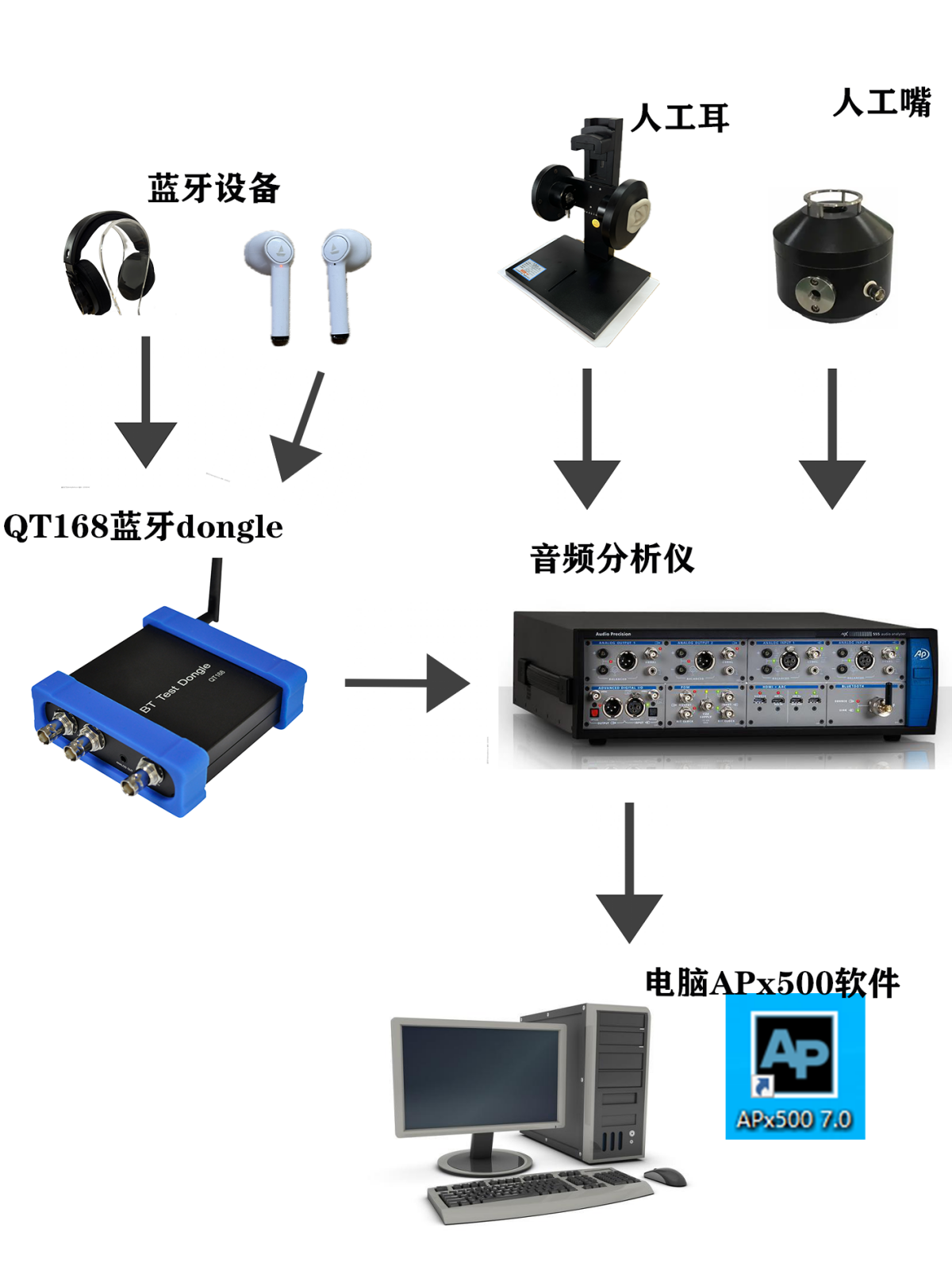

蓝牙产品自动化产线的音频参数测试、通信数据测及UI测试
规格参数
最大绝对值
|
最小 |
最大 |
单位 |
|
|
工作温度范围 |
-20 |
60 |
°C |
|
存储温度范围 |
-20 |
80 |
°C |
|
工作电压 |
4.6 |
5.5 |
V |
推荐工作条件
|
最小 |
最大 |
单位 |
|
|
工作温度范围 |
-10 |
50 |
°C |
|
存储温度范围 |
-10 |
60 |
°C |
|
工作电压 |
4.75 |
5.2 |
V |
电气特性
|
典型 |
最大 |
单位 |
|
|
工作电流 |
40 |
60 |
mA |
|
蓝牙发射功率 |
0 |
6 |
dB |
|
接收灵敏度 |
-85 |
dB |
蓝牙 Profile
|
项目 |
描述 |
项目 |
描述 |
|
蓝牙版本 |
V5.0 |
||
|
工作频率 |
2402MHz-2478MHz |
||
|
发射功率 |
0dBm(最大6dBm) |
||
|
蓝牙Profile |
A2DP、HFP、AVRCP、SPP |
||
|
A2DP 版本 |
V1.3 |
AVRCP角色 |
Target |
|
A2DP 角色 |
Source |
HFP 版本 |
V1.7 |
|
A2DP 编码格式 |
SBC、APT-X |
HFP 角色 |
Audio Gateway |
|
A2DP采样率 |
48K 16Bit |
HFP 采样率 |
8K/16K |
|
AVRCP版本 |
V1.5 |
SPP版本 |
V1.2 |
音频参数
QT168
|
项目 |
接口 |
SNR |
THD+N |
音频增益 |
||
|
模拟输入 |
BNCx2 |
87dB |
-102dB |
输入阻抗20K |
最大输入900mVRMS |
0dB ±0.2dB |
|
模拟输出 |
BNC |
95dB |
-105dB |
输出1KΩ 负载时 |
最大输出900mVRMS |
0dB ±0.2dB |
|
数字同轴输入 |
BNC |
44.1K,48KHz,96KHz采样率自适应 |
0dB ±0.05dB |
|||
通信接口
USB转UART，波特率921600，数据
配备使用手册文档和保修期内提供免费售后服务。
支持根据客户要求定制功能和板型
